Módulo de articulación ligero 50-60

Módulo de articulación ligero 50-60
  • Introducción
Con un diseño modular, integrado y ligero, este producto se sitúa a la vanguardia de la era robótica. Su excelente modularidad garantiza un ensamblaje flexible y un mantenimiento sencillo, mientras que la estructura ligera mejora la movilidad y la eficiencia energética. La disposición altamente integrada optimiza la utilización del espacio y el rendimiento, respondiendo plenamente a las demandas fundamentales de los equipos inteligentes modernos. No es solo una mejora del producto, sino también una solución adaptada al futuro de la robótica.
Contactar ahora
Modelo 1
Modelo 2
Modelo 3
Modelo 4

CRA-RI50-60-PRO-2-XXX

Dibujo

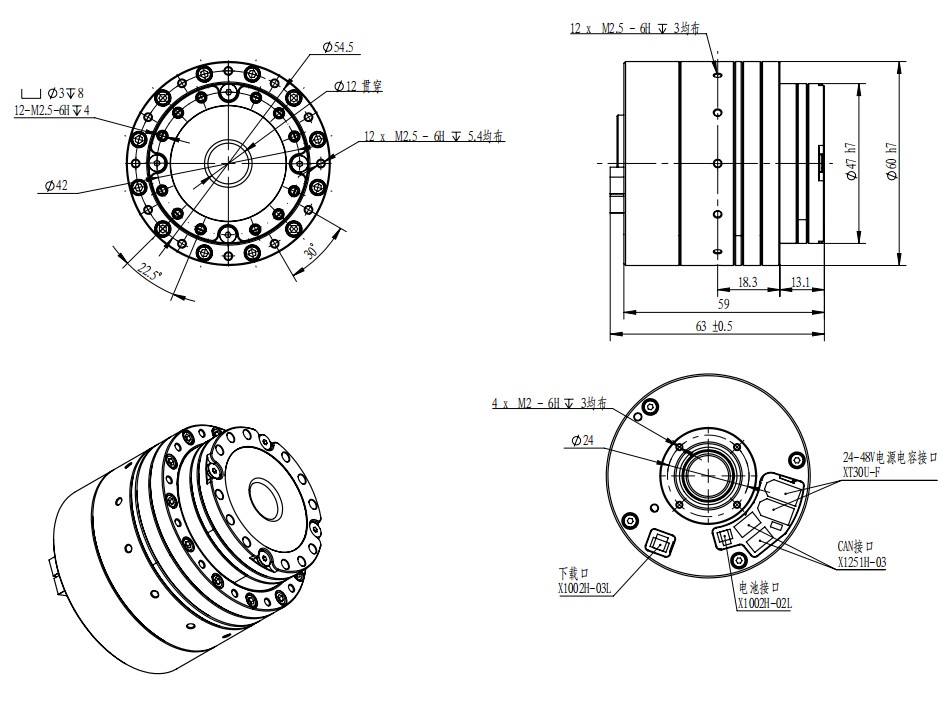

5 CRA-RI50-60-PRO-2-XXX


Tabla de parámetros

Relación de transmisiónPar máximo
(N.m)
Par máximo admisible
A carga media
(N.m)
Par nominal @ 2000RPM
(N.m)
Velocidad máxima
(RPM)
Velocidad nominal
(Con 1/2 del par nominal)
(RPM)
Holgura del engranaje
(arcsec)
51238.66.6977520
812913.59.6614620
1013413.59.6493710

Potencia nominal(W)Voltaje de alimentación(V)Corriente continua máxima
(A)
Corriente nominal(A)Constante de par
(N.m/A)
Resolución del codificador
(bit)
Bus de comunicación
15024-4853.60.08916CAN


Eje hueco(mm)Longitud(mm)Masa(kg)Inercia(g * c㎡)
1263±0.50.45158.8


CRA-RI50-60-PRO-2-XXX-B

Dibujo

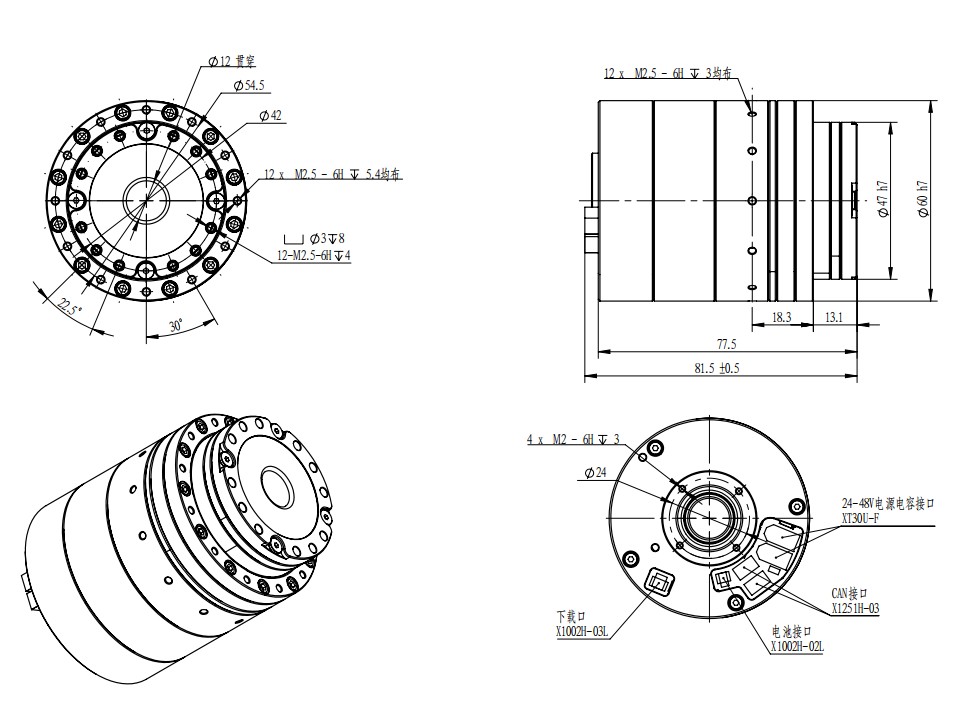

6 CRA-RI50-60-PRO-2-XXX-B


Tabla de parámetros

Relación de transmisiónPar máximo
(N.m)
Par máximo admisible
A carga media
(N.m)
Par nominal @ 2000RPM
(N.m)
Velocidad máxima
(RPM)
Velocidad nominal
(Con 1/2 del par nominal)
(RPM)
Holgura del engranaje
(arcsec)
51238.66.6977520
812913.59.6614620
1013413.59.6493710

Potencia nominal(W)Voltaje de alimentación(V)Corriente continua máxima
(A)
Corriente nominal(A)Constante de par
(N.m/A)
Resolución del codificador
(bit)
Bus de comunicación
15024-4853.60.08916CAN


Eje hueco(mm)Longitud(mm)Masa(kg)Inercia(g * c㎡)
1281.5±0.50.58228.8


CRA-RI50-60-PRO-2-XXX-2E-EC

Dibujo

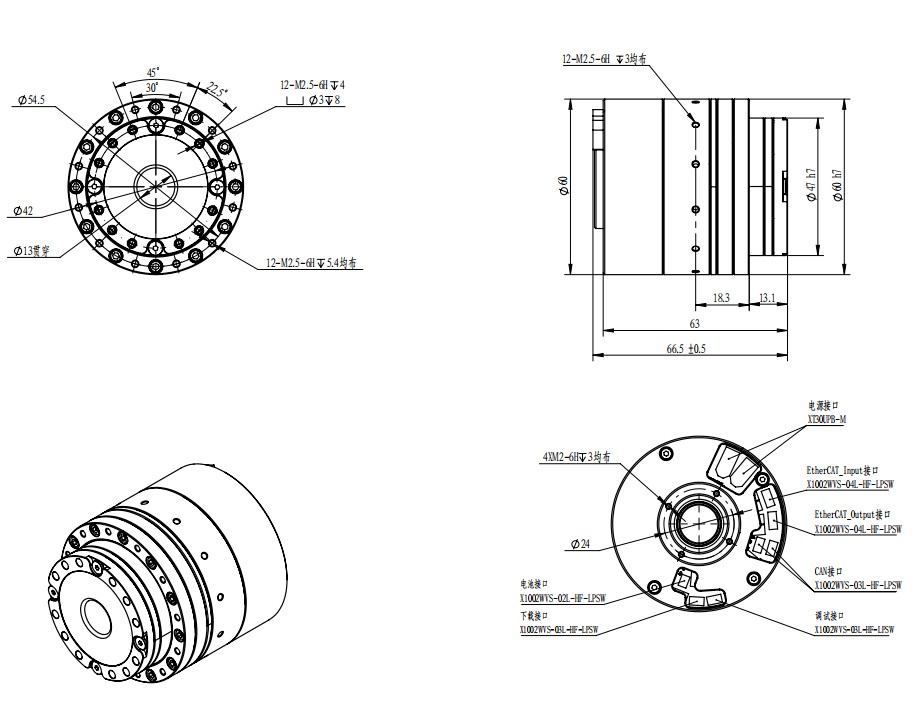

31 CRA-RI50-60-PRO-2-XXX-2E-EC


Tabla de parámetros

Relación de transmisiónPar máximo
(N.m)
Par máximo admisible
A carga media
(N.m)
Par nominal @ 2000RPM
(N.m)
Velocidad máxima
(RPM)
Velocidad nominal
(Con 1/2 del par nominal)
(RPM)
Holgura del engranaje
(arcsec)
51238.66.6977520
812913.59.6614620
1013413.59.6493710

Potencia nominal(W)Voltaje de alimentación(V)Corriente continua máxima
(A)
Corriente nominal(A)Constante de par
(N.m/A)
Resolución del codificador
(bit)
Bus de comunicación
15024-4853.60.08916/18CAN/EtherCAT


Eje hueco(mm)Longitud(mm)Masa(kg)Inercia(g * c㎡)
1366.5±0.50.47170.46


CRA-RI50-60-PRO-2-XXX-B-2E-EC

Dibujo

Tabla de parámetros
