SERIE Ti5 EBLM/ARM

Introducción

Ti5 Robot se compromete a crear productos robóticos de alto rendimiento y estándar industrial que son ampliamente adaptables
Ti5 Robot tiene como objetivo reducir el umbral para que los clientes desarrollen y utilicen robots,reestructurando así la cadena de la industria robótica y de la automatización industrial.

Modelo 1

Modelo 2

Modelo 3

Modelo 4

Robot Ti5 Eblm-1

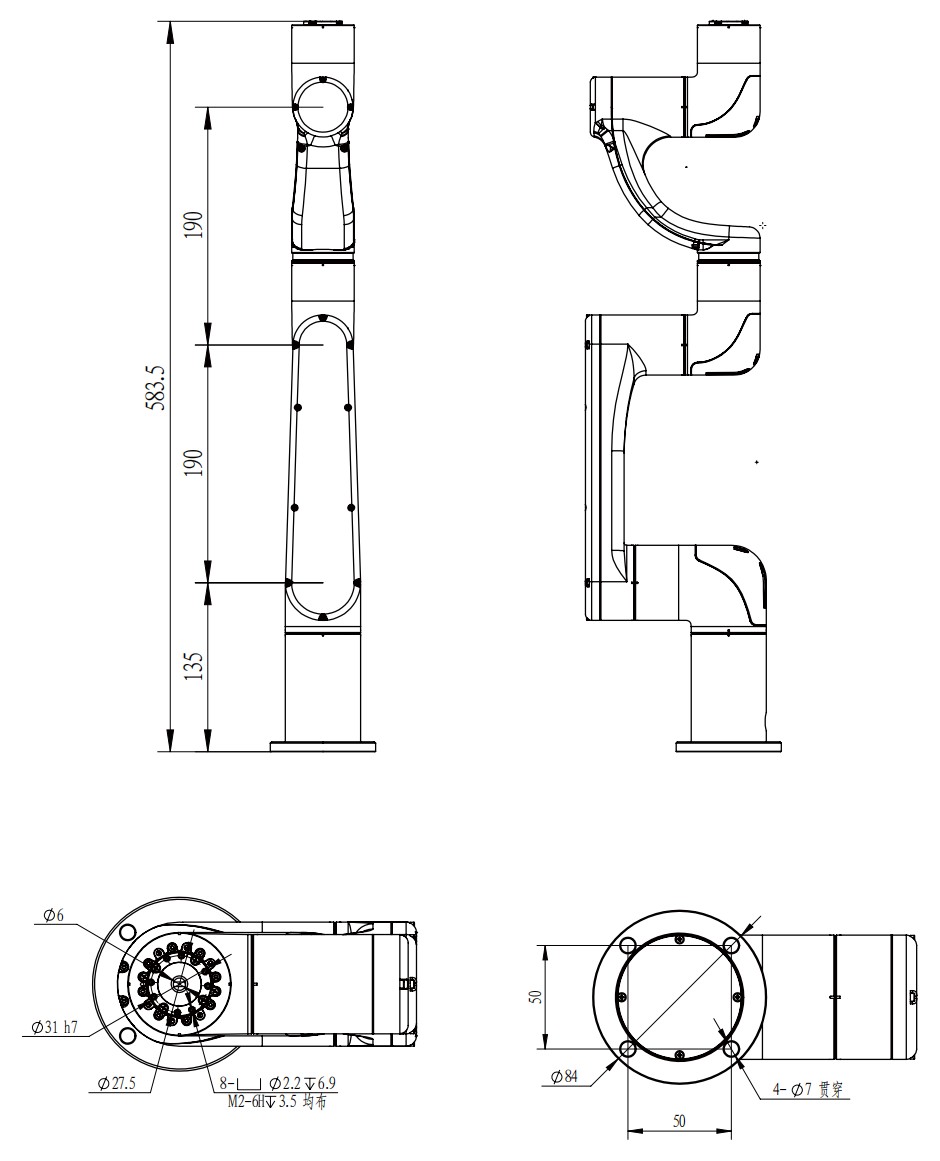

Dibujo

Tabla de parámetros

Nombre	Unidad	Robot Ti5 Eblm-1
Carga nominal	kg	1
peso	kg	2.6
Radio de trabajo	mm	380
Repetibilidad	mm	±0.05
Grados de libertad	-	6
Material del cuerpo	-	aleación de aluminio
Estilo exterior	-	esquema de color azul y blanco
Rango de movimiento de las articulaciones	。	J1(±180) J2(±90) J3(±135) J4(±180) J5(±150) J6(±180)
Velocidad de las articulaciones	°/s	J1(180) J2(180) J3(180) J4(220) J5(220) J6(220)
Velocidad típica en el lado de la herramienta	m/s	1
Comunicación de ontología	-	Can/EtherCat
Rango de temperatura	℃	-10~50
Nivel IP	-	IP50
Rango de voltaje de la fuente de alimentación	-	28-48VDC
Potencia nominal	W	50
Potencia máxima	W	90
Longitud estándar del cable	m	1
Interfaces y apertura	-	ROS、Python、C++

Robot Ti5 Eblm-2

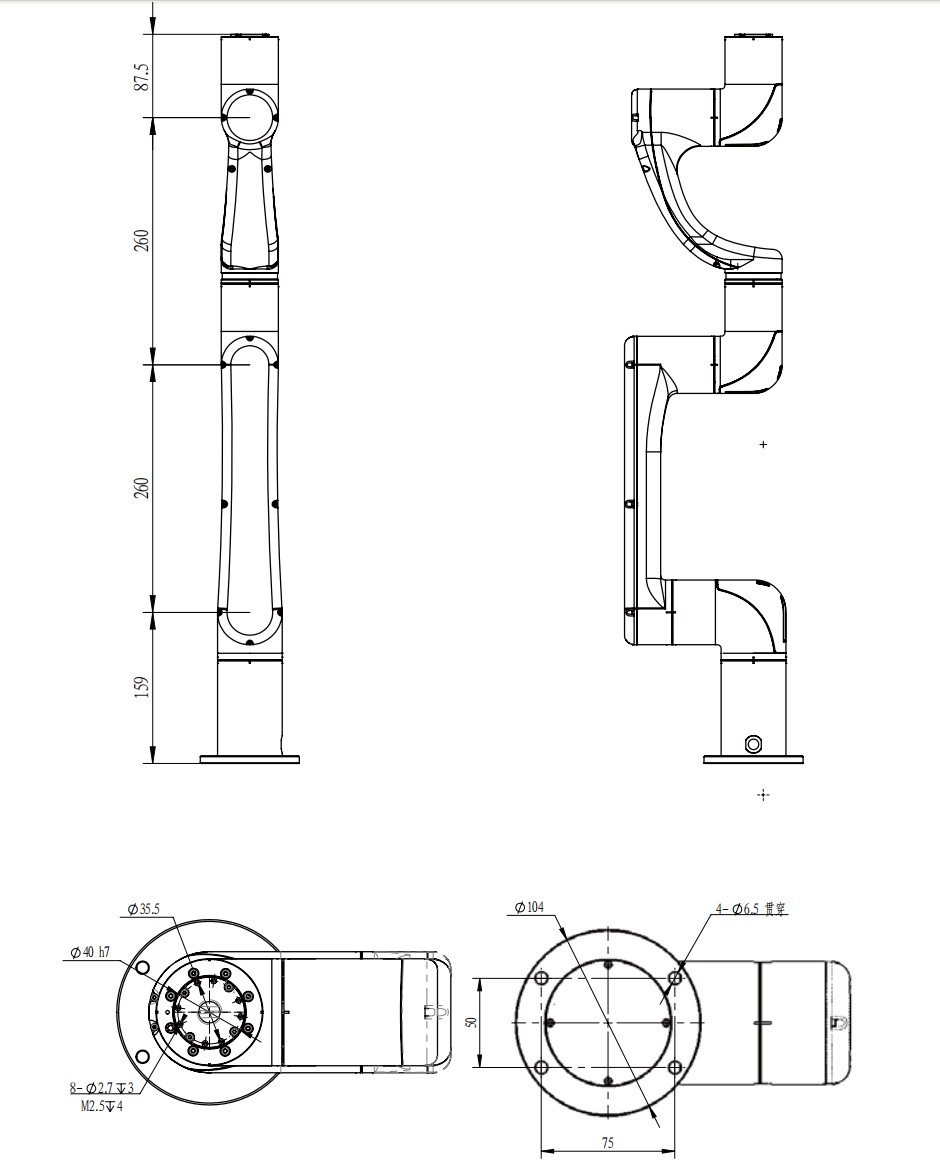

Dibujo

Tabla de parámetros

Nombre	Unidad	Robot Ti5 Eblm-2
Carga nominal	kg	2
peso	kg	4.5
Radio de trabajo	mm	520
Repetibilidad	mm	±0.05
Grados de libertad	-	6
Material del cuerpo	-	aleación de aluminio
Estilo exterior	-	esquema de color azul y blanco
Rango de movimiento de las articulaciones	。	J1(±180) J2(±90) J3(±135) J4(±180) J5(±150) J6(±180)
Velocidad de las articulaciones	°/s	J1(180) J2(180) J3(180) J4(220) J5(220) J6(220)
Velocidad típica en el lado de la herramienta	m/s	1
Comunicación de ontología	-	Can/EtherCat
Rango de temperatura	℃	-10~50
Nivel IP	-	IP50
Rango de voltaje de la fuente de alimentación	-	28-48VDC
Potencia nominal	W	80
Potencia máxima	W	110
Longitud estándar del cable	m	1
Interfaces y apertura	-	ROS、Python、C++

Brazo robótico Ti5-3

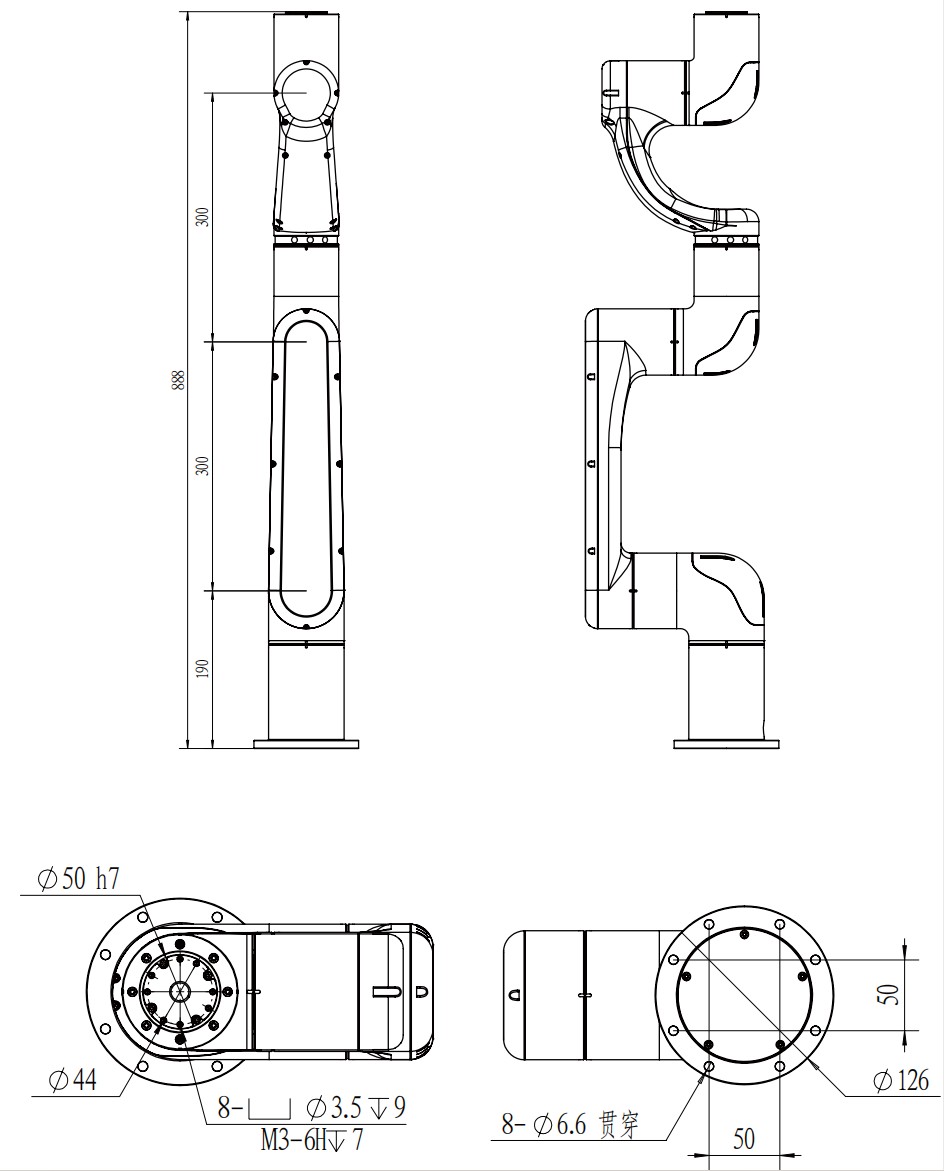

Dibujo

Tabla de parámetros

Nombre	Unidad	Robot Ti5 Eblm-3
Carga nominal	kg	3
peso	kg	12
Radio de trabajo	mm	600
Repetibilidad	mm	±0.05
Grados de libertad	-	6
Material del cuerpo	-	aleación de aluminio
Estilo exterior	-	esquema de color azul y blanco
Rango de movimiento de las articulaciones	。	J1(±180) J2(±90) J3(±135) J4(±180) J5(±150) J6(±180)
Velocidad de las articulaciones	°/s	J1(180) J2(180) J3(180) J4(220) J5(220) J6(220)
Velocidad típica en el lado de la herramienta	m/s	1
Comunicación de ontología	-	Can/EtherCat
Rango de temperatura	℃	-10~50
Nivel IP	-	IP50
Rango de voltaje de la fuente de alimentación	-	28-48VDC
Potencia nominal	W	280
Potencia máxima	W	350
Longitud estándar del cable	m	1
Interfaces y apertura	-	ROS、Python、C++

Brazo robótico Ti5-5

Dibujo

Tabla de parámetros
